Gleiswendel

Als Ausgangsmaterial wurde 10mm dickes Sperrholz verwendet.

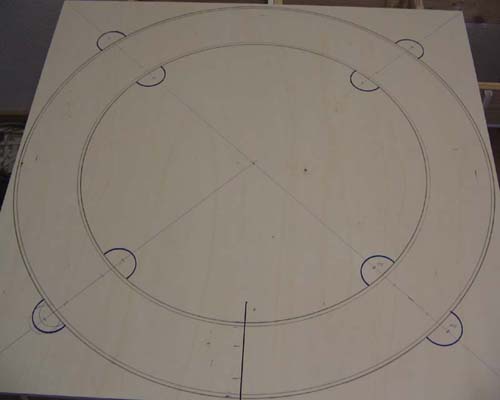

Die Größe der Sperrholzplatten richtet sich nach den jeweiligen verwendeten Radius. Die Anzahl der Etagen der Wendel ist gleich Anzahl der Sperrholzplatten. Diese werden bündig über einander gelegt und miteinander Verschraubt. Auf der obersten wird die Form der Wendel angerissen. Da alle miteinander verschraubt sind, werden auch alle zusammen mit einmal ausgesägt.

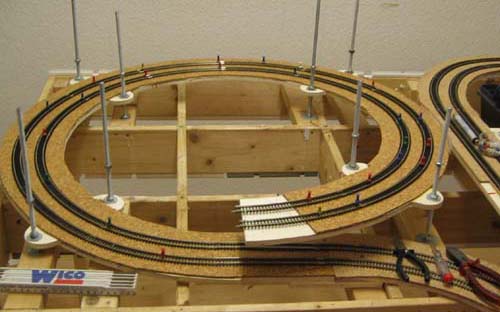

Die erste Etage der Wendel ist fertig. Die Verbindung der einzelnen Etagen durch Gewindestangen - M8, ermöglicht ein Genaues justieren der einzelnen Lagen untereinander.

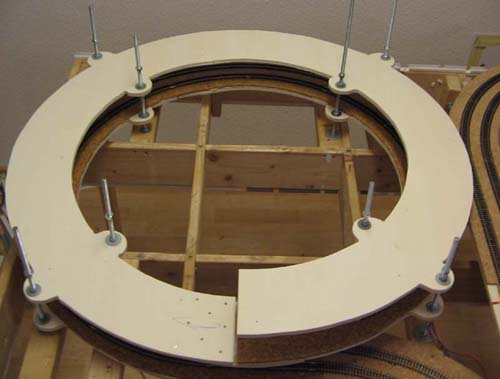

Ist eine Etage fertig, kann die nächste Etage begonnen werden.

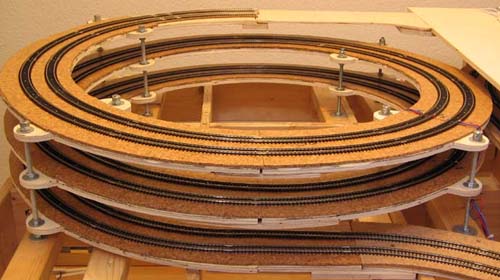

 So sieht die fertige und ausgerichtete Gleiswendel aus.
